Le branchement d’une prise remorque peut sembler complexe, mais avec une méthode rigoureuse et un plan fiable, l’opération est à la portée de tous. Un branchement correct est la garantie de votre sécurité sur la route. Ce guide a été conçu pour vous accompagner à chaque étape, que vous soyez un bricoleur averti ou un professionnel de la route. Fini les doutes et les schémas erronés trouvés sur internet. Ici, vous trouverez des informations vérifiées, conformes aux normes, pour une installation sans faille sur votre voiture, remorque ou caravane.
Avec ce guide, vous allez pouvoir :
- Comprendre la différence entre les prises 7 et 13 broches.
- Réaliser un branchement d’une prise remorque étape par étape.
- Utiliser des schémas de câblage précis avec le bon code couleur.
- Tester votre installation et diagnostiquer les problèmes électriques courants.
- Choisir une prise de remorque de bonne qualité, adaptée à vos besoins.
Comprendre les prises de remorque : 7 et 13 broches
Avant de toucher au moindre fil, il faut identifier le type de prise qui équipe votre véhicule et votre remorque. Deux standards coexistent sur le marché : la prise à 7 broches et la prise à 13 broches. Chacune a un usage spécifique et offre des fonctionnalités différentes. Connaître leurs particularités vous aidera à choisir la bonne connectique et à réaliser un branchement adapté.
La prise 7 broches : pour quels usages ?
La prise à 7 broches, ou prise 7 plots, est le standard le plus ancien et le plus répandu pour les remorques légères. Elle assure les fonctions d’éclairage de base, obligatoires pour circuler. Son installation est simple et elle suffit pour la majorité des usages courants : porte-vélos, petites remorques bagagères, ou remorques pour barques. Cette prise gère les feux de signalisation essentiels : clignotants, feux de position, et feux de freinage.
La prise 13 broches : fonctionnalités avancées
La prise à 13 broches est la norme plus moderne, obligatoire sur les caravanes récentes et recommandée pour les remorques lourdes ou équipées. En plus de toutes les fonctions de la prise 7 broches, elle offre des connexions supplémentaires. Ces broches additionnelles fournissent une alimentation en courant permanente (+12V) pour les accessoires de la caravane (comme un réfrigérateur), un feu de recul, et parfois une alimentation après contact. Choisir une prise à 13 broches est un gage de polyvalence pour les longs trajets et les équipements gourmands en énergie.
Préparer le branchement de votre prise de remorque
Une bonne préparation est la clé d’un branchement réussi et durable. Avant de commencer à manipuler les fils et les connecteurs, prenez quelques minutes pour organiser votre espace de travail et rassembler le matériel nécessaire. La sécurité doit rester votre priorité absolue durant toute l’intervention.
Vérifier la compatibilité des équipements
Assurez-vous que la prise que vous allez monter est compatible avec le faisceau d’attelage électrique de votre voiture. Si votre véhicule est équipé d’une prise 13 broches et votre remorque d’une prise 7 broches (ou l’inverse), des adaptateurs existent. Contrôlez que le faisceau d’attelage et la prise remorque sont propres, secs et en bon état. Toute corrosion ou saleté peut entraîner une mauvaise connexion et des erreurs de fonction.
Sécuriser l’intervention et le matériel
La sécurité est non négociable. Avant toute manipulation du faisceau électrique, coupez le contact de la voiture et, par précaution, débranchez la cosse négative de la batterie. Cela évite tout risque de court-circuit qui pourrait endommager les composants électroniques de votre véhicule. Travaillez dans un endroit sec et bien éclairé pour bien distinguer le code couleur des fils.
Guide pas à pas pour brancher une prise de remorque
Nous voici au cœur de l’opération. Suivez ces étapes méthodiquement pour garantir une connexion solide et fonctionnelle. Le respect du code couleur et l’attribution correcte des fonctions à chaque broche sont la base d’un plan de branchement réussi.
Identifier les fils et leur fonction
La première étape consiste à identifier chaque fil du faisceau d’attelage de votre voiture. Les fils sont normalement repérés par un code couleur standard (jaune, vert, marron, etc.). Attention, les couleurs des fils d’origine du véhicule peuvent parfois différer. La référence absolue reste le numéro de la broche, gravé directement sur la prise elle-même.
Raccorder les fils : techniques et précautions
Pour chaque fil du faisceau, connectez-le à la broche correspondante de la prise remorque. Dénudez l’extrémité du fil sur environ 5 mm. Torsadez les brins de cuivre et insérez-les dans le connecteur de la broche, puis serrez fermement la vis de contact. Pour une connexion solide et étanche, l’utilisation de connecteurs rapides ou de cosses thermo-rétractables est une excellente pratique. Répétez l’opération pour tous les fils, en vous assurant qu’aucun brin de cuivre ne dépasse et ne risque de toucher un contact voisin.
L’importance de la mise à la masse (terre)

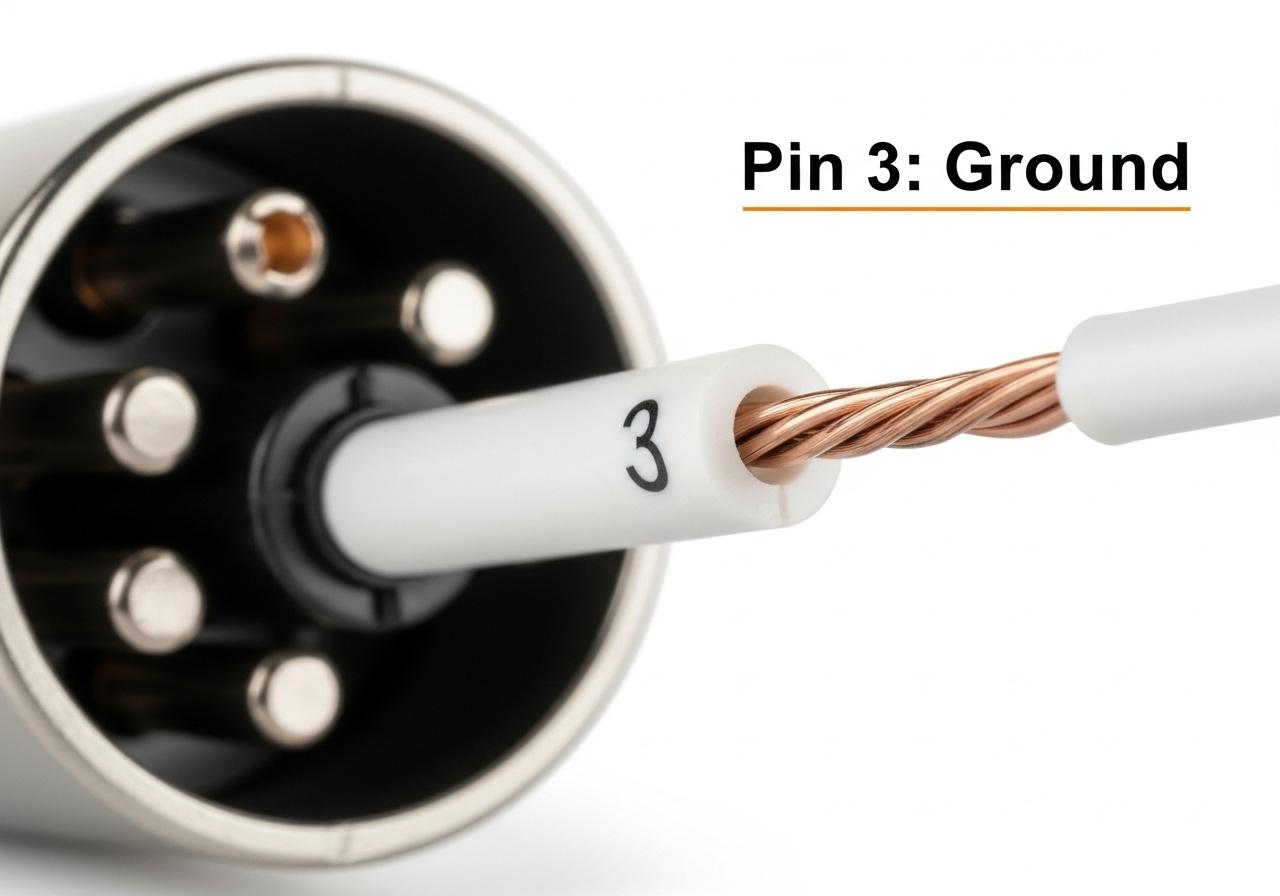

Voici un point fondamental. Le fil le plus important est celui de la masse. La masse est le retour du courant ; sans elle, rien ne fonctionne. Une mauvaise connexion du fil de masse peut provoquer des dysfonctionnements étranges (comme des feux qui clignotent faiblement) et même endommager l’électronique du véhicule. Le fil de masse si ce dernier est mal fixé est la source numéro un des problèmes électriques. Sur une prise 7 broches, la masse est connectée à la broche 3. Sur une prise 13 broches, il peut y avoir deux fils de masse pour la distribution de l’énergie : un premier fil de masse du plot 3 qui dessert les broches 1 à 8 (signalisation), et un second fil de masse sur le plot 11, dédié à la masse du plot 9 (alimentation en courant). Une bonne qualité de connexion pour la masse est indispensable.
Schémas de câblage et codes couleur détaillés
Pour vous assurer de ne commettre aucune erreur, voici les schémas de branchement conformes aux normes européennes. Ces plans ont été vérifiés pour vous garantir une installation fiable. Vous pouvez suivre ce plan de branchement les yeux fermés.
Schéma de câblage pour prise remorque 7 broches
Ce schéma de câblage pour la prise à 7 broches couvre toutes les fonctions de signalisation de base.
| Broche | Code Couleur (Standard ISO 1724) | Fonction |
|---|---|---|
| 1 / L | Jaune | Feu indicateur de direction (clignotant) gauche |
| 2 / 54G | Bleu | Feu de brouillard arrière |
| 3 / 31 | Blanc | Masse pour les broches 1 à 7 |
| 4 / R | Vert | Feu indicateur de direction (clignotant) droit |
| 5 / 58R | Marron | Feux de position droits, feux de plaque |
| 6 / 54 | Rouge | Feux de freinage (Stop) |
| 7 / 58L | Noir | Feux de position gauches, feux de plaque |
Schéma de câblage pour prise remorque 13 broches
Ce schéma de câblage pour la prise à 13 broches intègre des fonctions avancées pour caravane et remorque équipée.
| Broche | Code Couleur (Standard ISO 11446) | Fonction |
|---|---|---|
| 1 | Jaune | Clignotant gauche |
| 2 | Bleu | Feu de brouillard arrière |
| 3 | Blanc | Masse pour les broches 1 à 8 |
| 4 | Vert | Clignotant droit |
| 5 | Marron | Feux de position droits |
| 6 | Rouge | Feux de freinage |
| 7 | Noir | Feux de position gauches |
| 8 | Rose | Feu de recul |
| 9 | Orange | Alimentation en courant +12V permanent (batterie) |
| 10 | Gris | Alimentation en courant +12V après contact (clé) |
| 11 | Blanc/Noir | Masse pour la broche 10 (masse du plot 9 est sur plot 13) |
| 12 | Blanc/Bleu | Broche de réserve (souvent pour reconnaissance remorque) |
| 13 | Blanc/Rouge | Masse pour la broche 9 |
Tester le branchement et résoudre les problèmes courants
Une fois le branchement de la prise remorque terminé, une vérification s’impose. Cette étape valide votre travail et vous assure de prendre la route en toute sécurité.
Vérifier le bon fonctionnement des feux
Reconnectez la batterie de votre voiture si vous l’aviez débranchée. Branchez la prise de votre remorque au véhicule, puis demandez à quelqu’un de vous assister. Allumez les feux de position, les feux de freinage, les clignotants gauche et droit, les feux de détresse et le feu de brouillard, un par un. Contrôlez que chaque fonction sur la remorque s’active correctement et sans interférence.
Que faire en cas de dysfonctionnement ?
Si un ou plusieurs feux ne fonctionnent pas, ne paniquez pas. La plupart des problèmes électriques proviennent de trois causes : une ampoule grillée sur la remorque, un mauvais contact dans la prise, ou un problème de masse. Vérifiez en premier lieu la connexion du fil de masse. Assurez-vous qu’il est bien serré et que la surface de contact est propre. Ensuite, contrôlez les connexions de chaque fil concerné. Un multimètre peut vous aider à vérifier la continuité électrique sur chaque broche.
Choisir la bonne prise de remorque : conseils et critères
Le marché propose une large gamme de prises pour remorque, caravane et attelage. Pour faire le bon choix, il faut regarder au-delà du prix et considérer la qualité, la durabilité et la compatibilité.
Qualité et durabilité : l’investissement judicieux
Le prix d’une prise de remorque ne doit pas être le seul critère. Il est conseillé de choisir une prise de bonne qualité. Les modèles bas de gamme, souvent en plastique fragile avec des contacts en métal de faible épaisseur, peuvent s’oxyder rapidement et causer des faux contacts. Investir dans une prise avec un corps robuste et des broches en laiton nickelé garantit une connexion fiable et stable dans le temps. C’est un gage de sécurité pour vous et les autres usagers.
Coût d’une prise de remorque : à quoi s’attendre ?
Le prix d’une prise de remorque varie. Les prises 7 broches les moins chères peuvent coûter entre 5 et 20 euros. Pour des modèles de bonne qualité, ou pour une prise à 13 broches avec plus de fonctions, le tarif peut monter jusqu’à 50 euros ou plus. N’hésitez pas à demander conseil à un professionnel pour choisir une prise adaptée à votre faisceau d’attelage, à votre remorque et à votre budget. Une prise de qualité est un petit investissement pour des années de tranquillité.
